建筑钢筋图纸符号,值得珍藏!

2016-08-01分类: 教育者博客 参与:点这评论

结构施工图简称“结施”图。



钢筋图纸上表示有几种:1.梁(主、次梁,地梁,圈梁)。2.柱(受力柱,构造柱)。3.板(单向板,双向板),一般单向板我们很少接触。





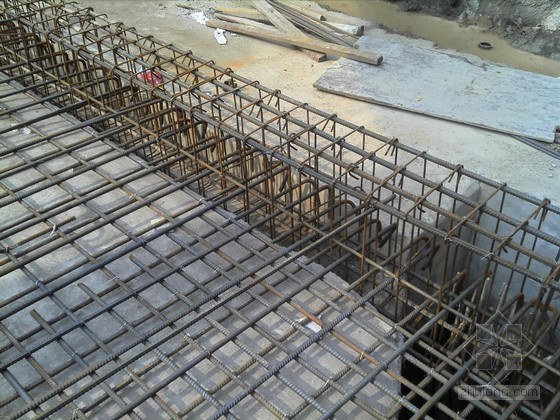

一、梁的表示方法:
1.梁上主筋和梁下部筋的表示;







(1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20.

(2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18.

(3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25.

(4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25.





2.梁上部钢筋表示方法:(标在梁上支座处)





(1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。

(2).2Ф22+(4Ф12) 表示2Ф22为通长,4Ф12架立筋,用于四肢箍。

(3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。

(4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。





3.梁腰中钢筋表示方法:






(1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。

(2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。

(3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。

(4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。





4.梁下部钢筋表示方法(标在梁的下部)






(1).4Ф25 表示只有一排主筋(即受力筋),4Ф25全部伸入支座内。

(2).6Ф25 2/4 表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座。

(3).6Ф25(-2)/4 表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座。

(4).2Ф25+3Ф22(-3)/5Ф25 表示有两排钢筋,上排为5根,2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座。





二、箍筋的表示方法:






1.Ф10@100/200(2) 表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍。

2.Ф10@100/200(4) 表示箍筋为Ф10,加密区间为100,非加密区间为200,全为四支箍。

3.Ф8@100(2) 表示箍筋为Ф8,全为双支箍。

4.Ф8@100(4)/150(2) 表示箍筋为Ф8,加密区间为100,且全部用于四肢箍,非加密区间为200,且全部用于双支箍。





常用构件代号(部分)






名称 代号 名称 代号

板 B 屋架 WJ

屋面板 WB 框架 KJ

楼梯板 TB 钢架 GJ

盖板或沟盖板 GB 支架 ZJ

墙板 QB 柱 Z

梁 L 框架柱 KZ

框架梁 KL 基础 J

屋面梁 WL 桩 ZH

吊车梁 DL 梯 T

圈梁 QL 雨篷 YP

过梁 GL 阳台 YT

连系梁 LL 预埋件 M-

基础梁 JL 钢筋网 W

楼梯梁 TL 钢筋骨架 G
