脚手架搭设规范图解

2017-06-28 分享者:爱车族博客 参与:点这评论

脚手架一般在施工现场都会有,脚手架在使用钱需要搭建,在建筑工地上肯定能用到,脚手架有竹子做的,有木头做的,有钢铁材料做的,现在大多数都是钢铁材料做的,脚手架不要以为随随便便就可以搭建好,就算你搭建好了,你的脚手架符合规范标准吗?看看下面的脚手架搭设规范图解,看看你们工地的脚手架搭建符合标准不。

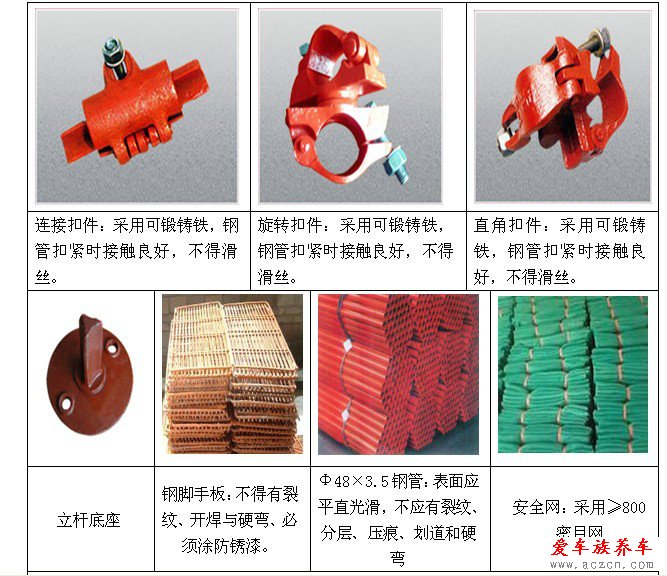

脚手架配件

  1、材料应按国家现行标准进行100%外观检查,所有脚手架材料经检验合格后进行合格品标识妥善保管,必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

脚手架使用规范配件

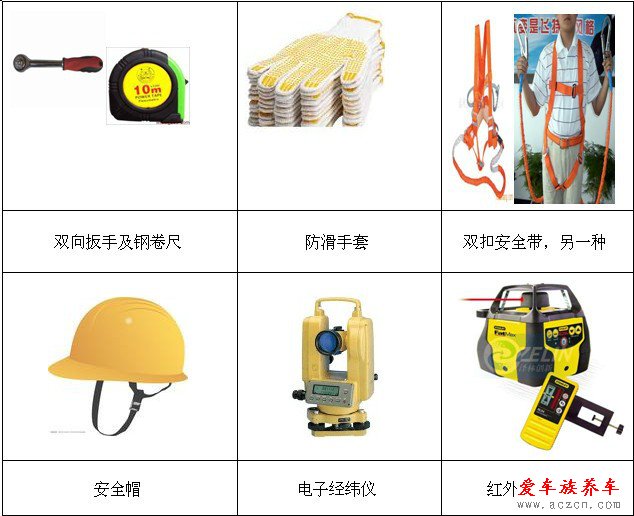

  2、安全防护设备及测量作业设备齐全

  3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后,组织施工单位进行技术交底并做好书面交底记录。

  4、所以脚手架作业人员必须持证上岗。

  5、图纸深化:按照脚手架搭设专项方案图纸跟建筑物施工图核对,计算立杆的步距及横距,并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

脚手架搭设

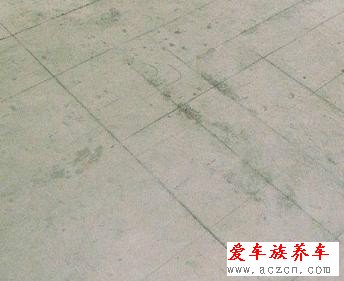

  6、基础要求:采用砼硬化处理,砼厚度≥100mm,砼标号≥C20,必须满足脚手架搭设施工方案的荷载要求,按照立杆放线定位图放线。

脚手架搭设规范图解

  7、基础周边设置排水沟,基础地面不积水,接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体,防雷接点≥四处(建筑物四个大角设置防雷点),并满足防雷专项方案要求,保证防雷接地有效。

脚手架搭设规范图解

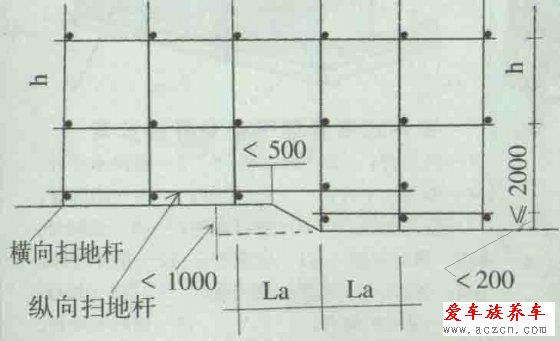

  8、纵横向扫地杆:纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置,有存在绊倒的危险时可不用安装扫地杆。

脚手架搭设规范图解

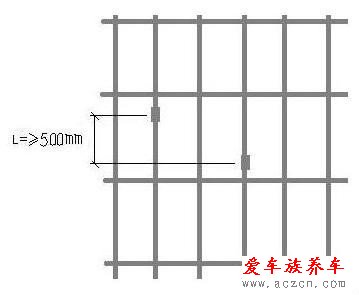

  9、立杆两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离不小于500mm。

脚手架搭设规范图解

  10、纵向水平杆相邻接头水平距离不小于500mm,各接头距立柱的距离不大于500mm,接头交错布置,不在同步,同跨内。

脚手架搭设规范图解

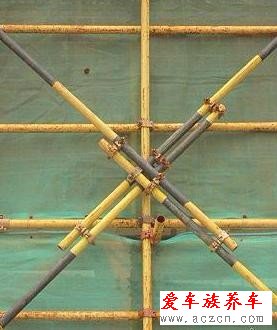

  11、剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米,不小于3个扣件

脚手架搭设规范图解

  12、对头铺设的脚手板接头下面必须设置两根小横杆,板端距小横杆100~150mm。

脚手架搭设规范图解

  13、搭接的脚手板必须搭在小横杆上,搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺,,接缝的搭接长度a≥100mm,L≥200mm,每张脚手板必须四点绑扎。

脚手架搭设规范图解

  14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

脚手架搭设规范图解

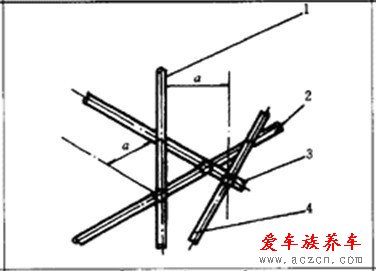

  15、主节点处各扣件中心点距离要求:a≤150mm。(1、立杆2、纵向水平杆3、横向水平杆4、剪力撑)

脚手架搭设规范图解

  16、连墙件采用刚性连接,按两步三跨设置,但要满足连墙杆覆盖面积≤27m2,在结构砼侧面预埋Φ20钢筋,钢筋预埋长度及及焊接宽度必须满足专项方案荷载要求,连墙杆靠近主节点设置,偏离主节点的距离≤300mm。

脚手架搭设规范图解

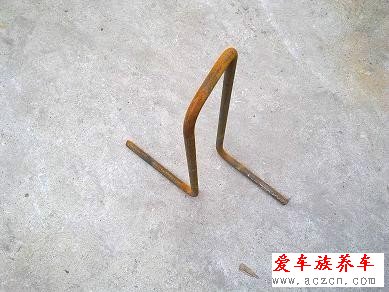

  17、钢丝绳卸载预埋件原材料要求:采用直径≥Φ20圆钢,推荐使用预埋螺母装配式预埋件,预埋长度必须满足专项方案荷载要求。

脚手架搭设规范图解

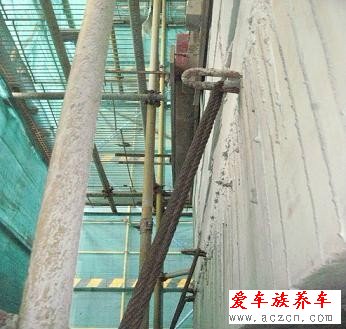

  18、钢丝绳卸载预埋件安装要求:预埋位置结构梁外侧,砼未够28天龄期严禁连接卸载钢丝绳。

脚手架搭设规范图解

  钢丝绳卸载预埋件错误做法:预埋件安装在结构梁面上,给外墙施工留下渗漏隐患。

脚手架搭设规范图解

  19、悬挑载预埋件原材料要求:采用直径≥Φ20圆钢,严禁使用螺纹钢,预埋长度必须满足专项方案荷载要求;

脚手架搭设规范图解

  悬挑载预埋件错误做法:严禁后期焊接固定。

脚手架搭设规范图解

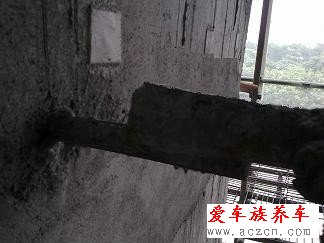

  20、脚手架预埋连墙件要求:采用直径≥Φ20圆钢预埋件,并跟脚手架满焊连接,预埋件严禁使用螺纹钢,预埋长度及焊接长度必须满足专项方案荷载要求;推荐使用、预埋钢板螺母的连接方法。

脚手架搭设规范图解

  脚手架预埋连墙件错误做法:预埋件安装在结构梁面上,给外墙施工留下渗漏隐患。

脚手架搭设规范图解

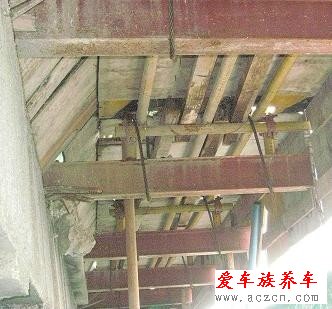

  21、悬挑卸载设置要求:悬挑钢梁采用≥16号工字钢,工字钢悬挑架体高度(无钢丝绳卸载)不能超过24米;如高度超过24米的要有专项卸载方案,经监理及甲方确认方可实施。

脚手架搭设规范图解

  22、电梯洞口防护栏要求:护栏高度≥1.6米,竖向钢筋间距≤100mm,顶部标准楼层及警示语,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作,电梯井内侧必须设置低压照明。

脚手架搭设规范图解

脚手架搭设规范图解

  23、楼梯护栏设置要求:采用可拆卸水管护栏,高度≥1.2米;临边超过3米落差的楼梯必须挂网及底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作。

脚手架搭设规范图解

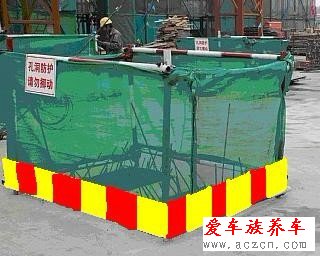

  24、楼层内洞口长宽≥400mmх400mm的封闭防护要求:洞口内用四点膨胀螺丝固定Φ6@150钢筋网,面再封≥10mm厚胶合板,四周覆盖压边200mm,再砂浆封边。

脚手架搭设规范图解

  25、楼层内洞口长宽<400mmх400mm的封闭防护要求: 10mm厚胶合板固定,刷醒目油漆标识。

脚手架搭设规范图解

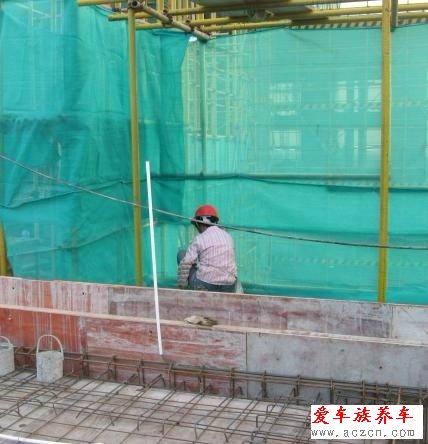

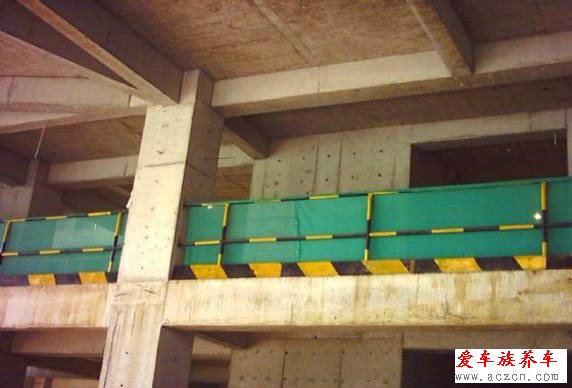

  26、临边护栏设置要求:采用可拆卸水管护栏,高度1.2米,安装完毕后再挂安全网防护,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作。

脚手架搭设规范图解

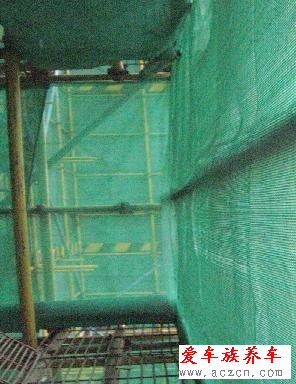

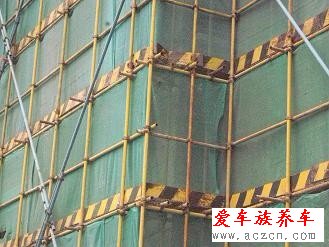

  27、脚手架兜底网设置要求:每3层楼设置一层兜底网,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作。

脚手架搭设规范图解

  28、脚手架硬封闭设置要求:材料采用10mm厚胶合板,每6层楼设置一层硬封闭防护脚手板,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作。

脚手架搭设规范图解

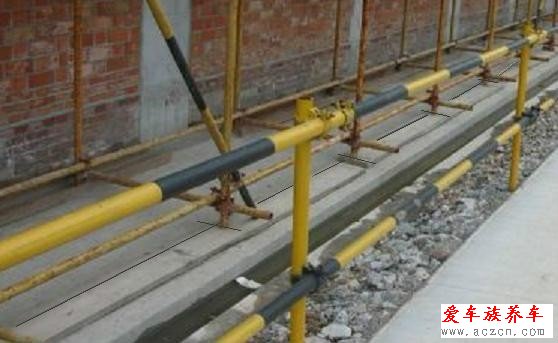

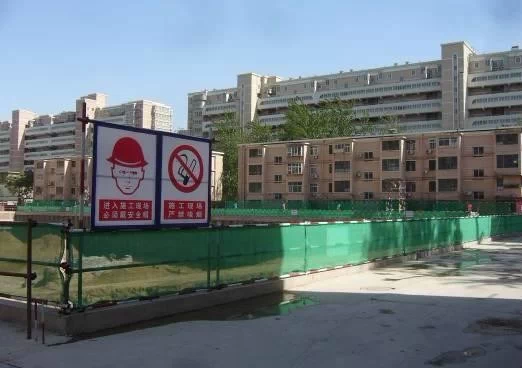

  29、基坑护栏设置要求:采用可拆卸水管护栏,高度1.2米,再挂安全网防护,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作,推荐使用砼反坎踢脚板。

脚手架搭设规范图解

  30、无法用胶合板封闭护栏设置要求:采用可拆卸水管护栏,高度≥1.2米;临边超过,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作。

脚手架搭设规范图解

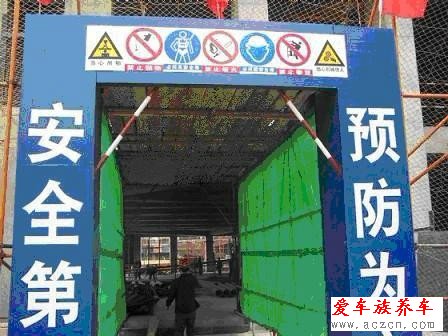

  31、安全通道设置要求:材料采用10mm厚胶合板,设置双层胶合板硬封闭防护,人行通道层高度≥2 米

脚手架搭设规范图解

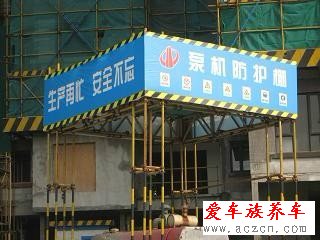

  32、塔吊调运覆盖范围防护棚设置要求:材料采用10mm厚胶合板密铺,设置双层胶合板硬封闭防护。

脚手架搭设规范图解

  33、踢脚板设置要求:材料采用≥9mm厚胶合板,高度180mm,每层必须设置一层踢脚板;踢脚板设置在立杆及安全网之间。

脚手架搭设规范图解

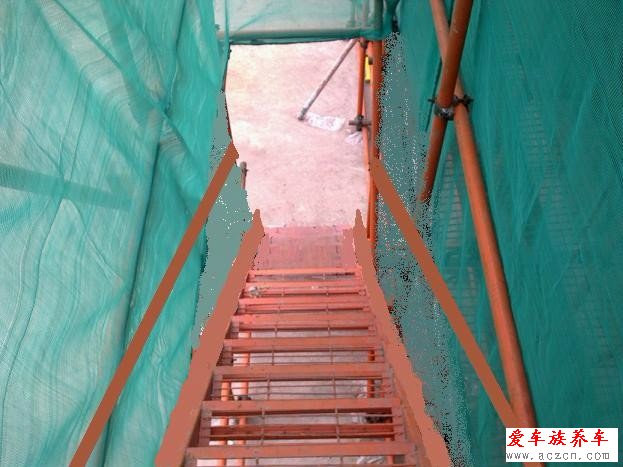

  34、施工楼梯搭设原材料要求:采用钢管、钢网踏步板或钢板踏步板、5mm厚胶合板踢脚板;施工楼梯搭设要求:踏步板宽300mm,楼梯宽度≥1000mm,休息平台宽度≥1000mm,踢脚板高180mm,坡度宜采用1∶3,栏杆高度1.2米。

脚手架搭设规范图解

脚手架搭设规范图解

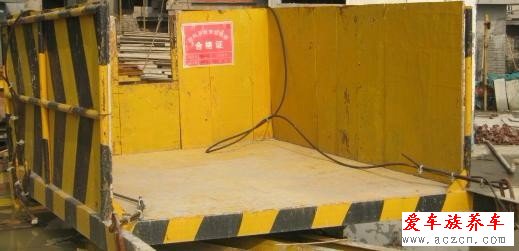

  35、整体预制式卸料平台原材料要求:底盘架外围为≥[18槽钢,中间为≥[12槽钢,底板及侧板为≥3mm厚花纹钢板,吊环采用≥20mm厚的钢板,围栏四角立柱和上部扶手中间立柱、水平杆均为Ф48×3.5钢管,钢丝绳采用≥φ18.5×4;

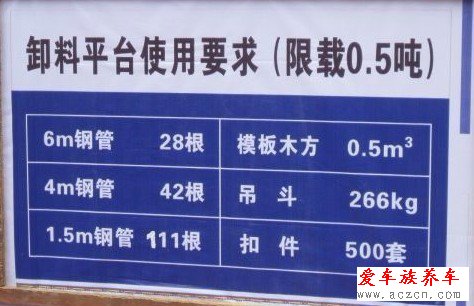

  整体预制式卸料平台标识要求:每次安装完毕后必须经监理公司验收合格后方可投入使用,并做好每次验收的书面记录,限重标志采用“傻瓜式”限重标识牌。堆放高度不能超过卸料护栏高度;如堆放钢管时,伸出卸料平台外尺寸不得超过钢管总长度的1/4;

  整体预制式卸料平台搭设要求:使用前总包单位必须提供专项方案,栏杆抗侧压强度满足堆放钢管要求。安全系数不小于2,经监理及甲方确认方可实施。

脚手架搭设规范图解

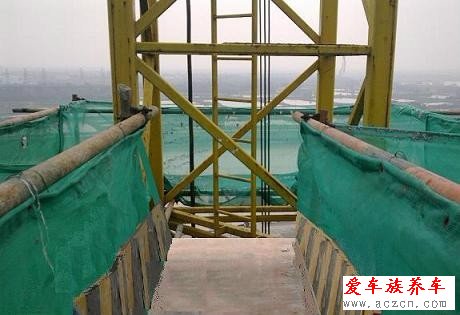

  36、塔吊上下班通行通道搭设要求:采用扣件式水管护栏,高度1.2米,安装完毕后再挂安全网防护,底部安装180mm高踢脚板,踢脚板采用≥9mm厚胶合板制作。

脚手架搭设规范图解

  37、人货梯通道搭设要求:底部采用10mm厚胶合板密铺,防护门采用外挂锁头保护。

脚手架搭设规范图解

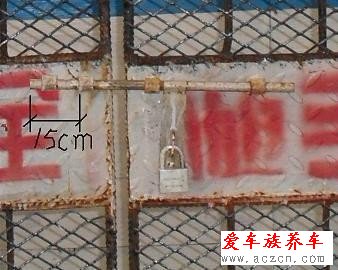

  38、人货梯通道插销伸出长度≥150mm,人货梯铁门中部铁板封300mm宽,上下封密钢网。

脚手架搭设规范图解

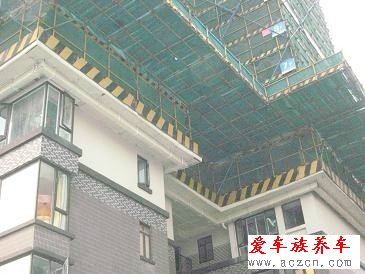

  39、悬挑平挡板及斜挡板的设置要求:材料采用10mm厚胶合板,设置双层硬封闭;禁止使用通透材料封闭,总包单位必须提供专项方案,经监理及甲方确认方可实施。

脚手架搭设规范图解

  双层防护的错误做法:双层防护没有采用硬封闭,采用竹竿代替10mm厚胶合板。

脚手架搭设规范图解

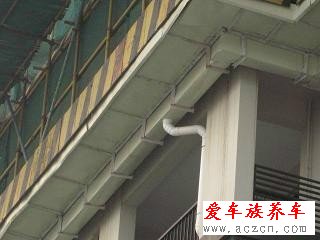

  40、悬挑平台板底部排水沟设置:有外墙展示需要的建筑物必须要安装镀锌铁皮排水沟天沟,总包单位必须提供专项方案,经监理及甲方确认方可实施。

脚手架搭设规范图解

  41、作业层脚手架搭设要求:脚手架高出作业面高度≥1.8米。

  42、每层脚手架搭设完成后,必须经施工单位自验合格,并报经监理公司验收合格后方可进行楼面梁底板安装,并做好每次验收的书面记录。

  43、安全警戒要求:脚手架搭设及拆除施工过程中必须有安全员全程负责警戒,不得中途离场,禁止非脚手架作业人员进入安全警戒区域,如安全员或警戒员中途离场,不得施工。

  44、警戒区域采用安全铁马隔离并有专人负责警戒,不得中途离场,如安全员或警戒员中途离场,不得施工。

  45、拆除脚手架的原则是先搭后拆,后搭先拆;全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求;应根据检查结果补充完善脚手架拆除施工方案中的拆除顺序和措施,经甲方项目部批准后方可实施;拆除脚手架前必须先清除脚手架上杂物及地面障碍物。

  46、连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。

  47、当脚手架采取分段时,对不拆除的脚手架两端,两端有封闭防护,按照专项方案要求增加连墙杆, 总包单位必须提供专项方案,经监理及甲方确认方可实施。

  48、当脚手架采取分立面拆除时(如人货电梯位置保留不拆),对不拆除的脚手架两端,两端有封闭防护,按照专项方案要求增加连墙杆,总包单位必须提供专项方案,经监理及甲方确认方可实施。

  我们在搭设脚手架的时候一定要按照脚手架搭设规范图解的标准来搭建,因为脚手架是我们安全工作的必须,只有合理的按照标准搭设脚手架才能安全的工作,不要抱以侥幸心里,安全施工是我们生命的保障。
