道路的转弯半径

汽车库内汽车的最小转弯半径¬
最小转弯半径（ｍ）¬
微型车 4.50¬
小型车 6.00¬
车型最小转弯半径（m）¬
轻型车 6.50～8.00¬
中型车 8.00～10.00¬
8.00～10.00¬
10.50～12.00¬
铰接车¬
10.50～12.50¬
城市道路交叉口转弯半径（按道路红线计）按下列标准控制：¬
主干道： 20米～30米；¬
次干道： 15米～20米；¬
非主次道路：10米～20米。¬
10.1.7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。¬
10.1.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。¬
大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路内缘圆弧半径＝转弯半径-车宽-安全距离。(消防车宽2.5m，安全距离0.25m)所以大型消防车道内缘圆弧半径取9.0米左右是安全的。¬
汽车库规范2.0.2　汽车最小转弯半径(Minimumturn radius of car)¬
汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。¬
建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。¬
所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m¬

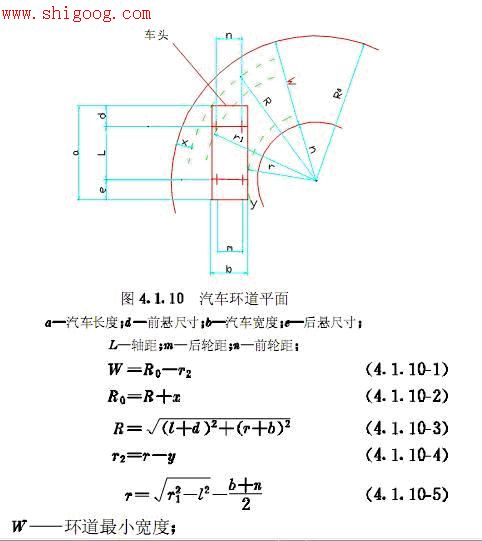

作图：¬
¬


¬
　　R1——汽车最小转弯半径；¬
　　R0 ——环道外半径；¬
　　R——汽车环行外半径；¬
　　r2 ——环道内半径；¬
　　R——汽车环行内半径；¬
　　X——汽车环行时最外点至环道外边距离，宜等于或大于 250mm；¬
　　Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。 ¬
¬
汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。¬
　　　　　　　　　　　　　　  　　
　（4.1.11）¬
　　式中　Ｖ——设计车速，Km/h；¬
　　　　　Ｒ——环道平曲线半径（取到坡道中心线半径）；¬
　　　　　μ——横向力系数，宜为0.1～0.15；¬
　　　　　ic ——超高即横向坡度，宜为2%～6%。¬
当坡道横向内、外两侧如无墙时，应设护栏和道牙，单行道的道牙宽度不应小于0.3m。双行道中宜设宽度不应小于0.6m的道牙，道牙的高度不应小于0.15m。¬
